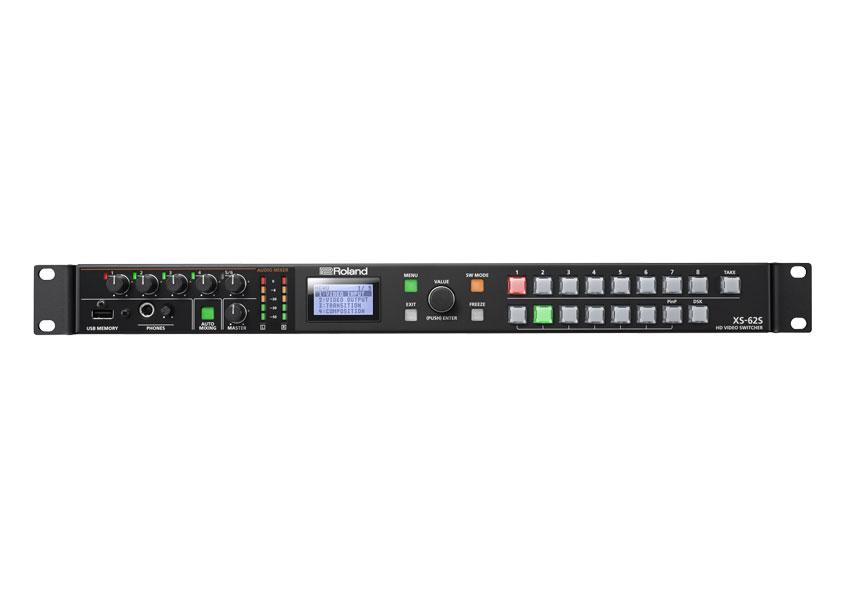

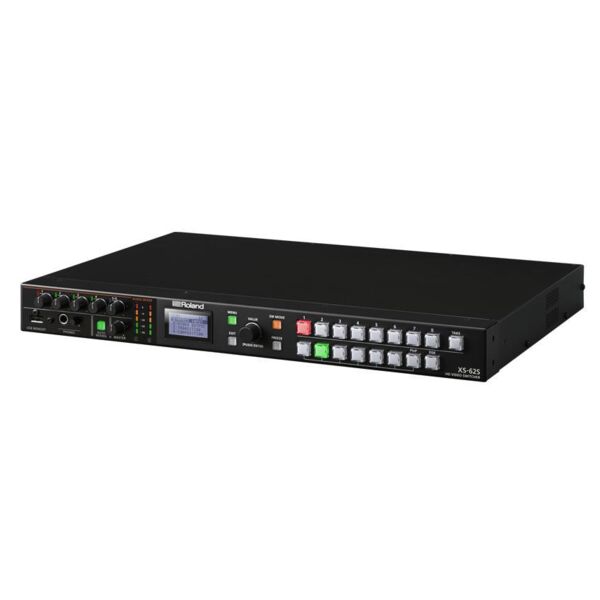

Аудио-видео матрица Roland XS-62S

XS-62S — компактный однорэковый 6-канальный видеокоммутатор с аудиомикшером и поддержкой дистанционного управления PTZ-камерами, который с одинаковым успехом может использоваться как стационарных, так и мобильных инсталляциях. Мощные функциональные возможности позволяют применять это устройство для широкого круга приложений, включая презентации, выступления, обслуживание специализированных мероприятий, корпоративные аудио-/видео- события, классы электронного обучения и другие.

Компактным XS-62S можно управлять как с помощью кнопок лицевой панели, так и экранных меню. Более того, предусмотрена возможность дистанционного контроля работы устройства посредством программного обеспечения RCS (система управления в режиме реального времени), установленного на компьютер Mac или PC.

СИСТЕМНОЕ ПО ДЛЯ XS-62S ВЕРСИИ 2.0

Обновление версии 2.0 поддерживает управление камерами PTZ, кадрирование PinP, работу с солированной входной аудиошиной и другие функции.

"Живое" производство

Перед многими компаниями довольно часто встает проблема подготовки аудио/-видео- материалов о различных мероприятиях. XS-62S, располагая аудио- и видеофункциями, упрощает процесс проведения "живых" мероприятий, повышает его производительность и является идеальным помощником для подготовки материалов о презентациях, учебных занятиях, собраниях муниципальных органов и т.д.

Работой XS-62S легко управлять как с помощью регуляторов лицевой панели, так и дистанционно через программное приложение, запущенное на компьютере Mac или PC. А с помощью программируемых пресетов можно практически мгновенно установить камеру в нужном направлении под нужным углом.

Функция автоматического микширования позволяет управлять уровнями аудиоисточников без привлечения оператора, который теперь может полностью сосредоточиться на создании видеоряда.

Компактность XS-62S обуславливает возможность использования видеокоммутатроа в условиях стесненного пространства, для производства материалов о проводимых "живьем" мероприятий, установки в корпоративных помещениях или построения распределенных систем.

Площадки для выступлений

XS-62S — идеальное устройство для использования в гостиничных холлах, банкетных залах, а также площадках, на которых проводятся "живые" мероприятия. XS-62S реализует режим матричного управления Matrix, позволяющий оперативно направлять с одного коммутатора различные потоки на два или даже три экрана, при этом одновременно микшируя аудио и управляя PTZ-камерами.

Режим PGM / PST работает, как и в стандартном видеокоммутаторе — с переключением с использованием переходов и дополнительной шиной Aux для передачи отличного от основного видео на второй монитор, например, личный монитор докладчика или вспомогательные демонстрационные экраны.

Функция автоматического микширования облегчает жизнь оператору, формируя без его непосредственного участия микс нескольких источников звука, например, во время групповых дискуссий. Аудиопроцессор XS-62S предлагает множество эффектов, таких как эквалайзер, компрессор и задержка для микширования вокала, музыкального материала и других источников аудиосигнала, внедренных в видеоряд. Эти эффекты обеспечивают высокое качество звука для потоковых приложений, записи и усиления звука.

Потоковое вещание и видеоконференции

XS-62S может входить в состав систем обслуживания потокового вещания и веб-конференций, где используется несколько PTZ-камер и компьютеров. Простота эксплуатации XS-62S позволяет сократить штат обслуживающего персонала в некоторых случаях буквально до одного сотрудника. Дистанционное управление PTZ-камерами устраняет необходимость закреплять за каждой из камер отдельного оператора — контролировать и переключать видеоисточники может один и тот же оператор. XS-62S поддерживает работу с 4 микрофонами и позволяет микшировать аудио с компьютеров и других источников сигнала.

Замечание: для организации потокового вещания с использованием XS-62S необходим кодировщик третьего поколения с входом SDI или HDMI или устройство захвата на компьютер с программным кодировщиком.

ВИДЕО

Видеокоммутатор XS-62S обеспечивает лишенное артефактов переключение между 6 входами, включая источники сигналов 3G-SDI, HDMI и RGB, а также двумя неподвижными изображениями, хранящимися в памяти устройства. Предусмотрено три режима переключения видео для удовлетворения запросов широкого круга приложений.

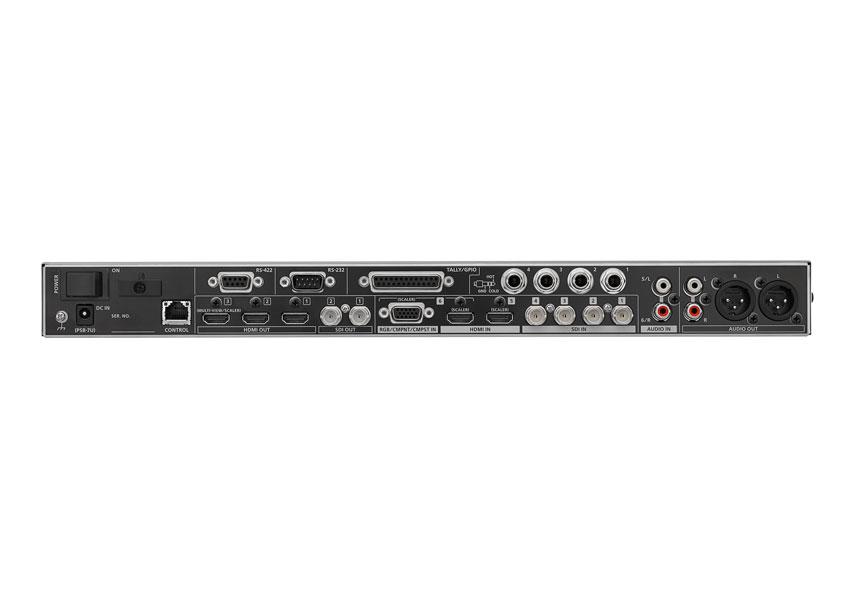

4 входа SDI (с устранением чересстрочности)
2 входа HDMI (масштабируемые)
1 вход RGB/COMPONENT/COMPOSITE (масштабируемый) — совмещен со входом HDMI номер 6
2 выхода SDI с возможностью назначения на них шин PGM, PVW, AUX
2 выхода HDMI с возможностью назначения на них шин PGM, PVW, AUX
1 выход HDMI (масштабируемый/мультипросмотр) — мультиэкранный просмотр или масштабирование
LAN — дистанционное управление и Smart Tally (управление PTZ— протокол VISCA)
RS-232 — дистанционное управление
RS-422 — управление PTZ (протокол VISCA)
LAN - Remote control and Smart Tally
Профессиональный пользовательский интерфейс

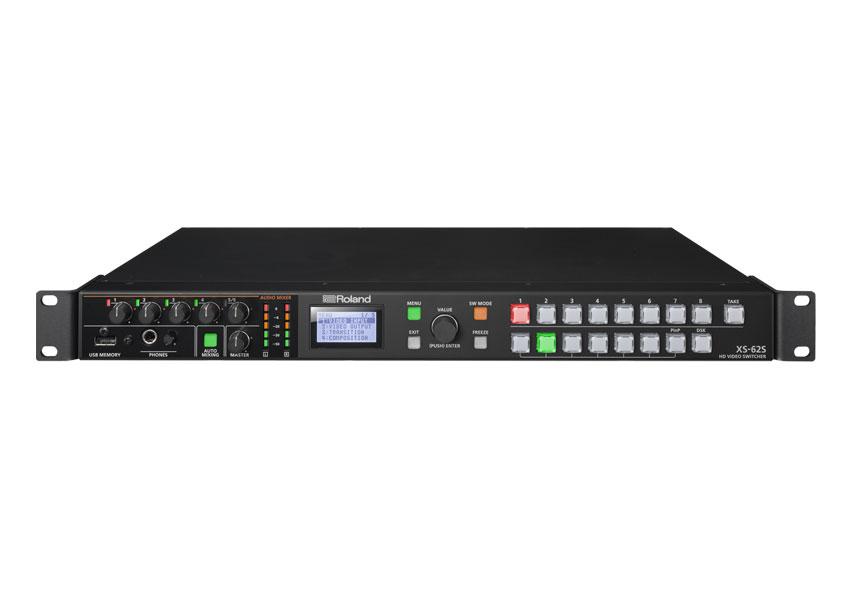

Качественные кнопки матричного переключения, свойственные для профессионального вещательного оборудования, с возможностью регулировки яркости для удобства работы как при ярком дневном свете, так и на затемненной сцене. Отдельные экранное меню и регуляторы громкости, доступные с лицевой панели. XS-62S реализует непосредственный контроль и обеспечивает простоту обслуживания мероприятий любого формата.

Режим переключения

Чтобы удовлетворить потребности максимально большого количества приложений "живого" производства, XS-62S предусматривает несколько режимов переключения.

Режим PGM / PST

В режиме PGM/PST устройство функционирует как традиционный видеокоммутатор с функцией наложения видео, позволяющей объединять на одном экране несколько изображений.

Можно создавать структуры с замещением, используя эффект DSK (замещение) для наложения титров и графики, или же внедрять дополнительное видео с помощью эффекта PinP ("картинка в картинке"). Прежде чем направлять результирующий сигнал на основную шину (Program), его можно проанализировать с шины предварительного просмотра (Preview) и только после этого выдать в эфир, нажав на кнопку TAKE.

Кроме того, режим PGM/PST предусматривает возможность использования шины AUX для вывода на дополнительный экран сигнала, отличного от сигналов шин PGM и PST.

Режим DISSOLVE

Обеспечивает переключение и наложение видео с перекрестными переходами на шине PGM. Режим Dissolve предусматривает простое управление с лицевой панели. Его удобно использовать в случае, если пользователь управляет основным устройством на заседании или аналогичном мероприятии напрямую.

В этом режиме тоже можно использовать шину AUX для вывода на дополнительный экран сигнала, отличного от сигналов шин PGM и PST.

* На шину PST подается тот же сигнал, что и на шину PGM.

Режим MATRIX

Сигналы трех отдельных видеовходов можно вывести в три различных позиции трех шин. Этот режим обеспечивает эффективную маршрутизацию сигналов и идеально подходит для приложений, в которых используется несколько экранов. Видео, на которое происходит переключение, выделяется черной рамкой.

Композиционные видеоэффекты

Режимы PGM/PST и DISSOLVE предусматривают использование эффектов PinP и DSK. Кадрирование PinP и настройка центрального положения при разбиении экрана (версия 2.0) могут пригодиться при создании композиции с использованием вытянутого по вертикали экрана смартфона.

Помимо традиционных форм экранов эффекта "картинка в картинке", можно использовать экраны в форме круга, сердца или бриллианта. Функция DSK позволяет накладывать поверх основного видео титры, текст и логотипы.

Возможно замещение по яркости (черный/белый) и цвету (голубой/зеленый).

Мультиэкранный вывод

XS-62S предусматривает вывод на один предпросмотровый монитор нескольких сигналов одновременно: шесть входных видео, два статичных изображения, а также сигналы шин PGM и PVW. Кроме того, на мультиэкранный дисплей можно выводить меню, чтобы можно было редактировать установки, не отрываясь от предпросмотрового дисплея. Обновление версии 2.0 позволяет менять местами программное (PGM) и предпросмотровое (PVW) окна и редактировать имена меток IN1 — 6.

АУДИО

Коммутатор XS-62S оборудован 18-канальным аудиомикшером с четырьмя разъемами TRS, стереопарой RCA, плюс аудиосигнал, извлеченный из шести видеовходов.

Аудиомикшер с предусилителем и компрессором

XS-62S комплектуется предусилителем и процессором эффектов, включая обрезной фильтр низких частот, гейт, компрессор, трехполосный эквалайзер и задержку. Кроме того, предусмотрен режим, в котором аудиосигнал переключается автоматически в соответствии с выбранным ведиоканалом. В обновлении версии 2.0 добавлена шина солирования. Динамикой аудио можно управлять как через экранное меню, так и удаленно с помощью программного приложения, запущенного на компьютере PC или Mac.

Аудиомикширование

Функция Auto-Mixing позволяет сформировать корректный микс нескольких участников конференции, автоматически регулируя громкость всех доступных источников звука или выбранных каналов. С помощью назначения приоритетов на каналы можно выделить канал ведущего, чтобы он звучал громче остальных, а функция Auto-Mixing поможет оператору сконцентрироваться на переключении видеоисточников и производстве видеоматериала.

Дискретное многоканальное встроенное аудио

Аудиосигналы восьми аналоговых аудиовходов можно внедрить в сигналы выходов SDI 1 и 2, чтобы разделить обработанный эффектами и прямой сигналы для устранения возможных проблем с аудио на стадии пост-продакшна. Эта функция удобна при работе с мультиязычным материалом для записи голоса за кадром или перевода на отдельный аудиоканал или для отделения его от основного.

SMART TALLY

Это уникальная запатентованная компанией Roland технология, поддерживающая беспроводную передачу сигналов tally через подключенный к XS-62S роутер LAN на входящие в сеть устройства iOS или Android.

PTZ CAMERA CONTROL

Изменяйте углы направления камер в стационарной инсталляции, управляя камерами PTZ по протоколам VISCA или LAN. Для каждой камеры можно сохранить в память до семи пресетов с координатами направления камеры и загружать их по мере необходимости.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

Простое в использовании программное приложение XS-62S RCS для компьютеров PC или Mac, реализующее функции конфигурирования и управления параметрами Roland XS-62S через сетевой порт. Копирование, сохранение и восстановление памяти и установок пресетов.

XS-62S оборудован портами RS232 и LAN для дистанционного управления с помощью сенсорной панели или другого программируемого интерфейса.
