Коммутирует 8 источников видеосигнала 4K Ultra HD на 8 дисплеев, с поддержкой HDCP, 3DTV и многоканального аудио формата LPCM до 7.1 и форматы аудио высокого качества.
Матричный коммутатор 8x8 сигналов HDMI 4K Ultra HD серии ToolBox – компактный и легкий прибор, представляющий собой альтернативу рэковым матричным коммутаторам. Устройство коммутирует 8 источников видео разрешений до 4K Ultra HD на любой из восьми дисплеев с входами HDMI, которые поддерживают данные разрешения. Соответствует требованиям спецификации HDCP 1.4, поддерживает разрешения до 4K DCI (4096x2160 при 24/30 Гц, 4:4:4), 4K Ultra HD (3860x2160 при 60 Гц, 4:2:0, или 30 Гц, 4:4:4),1080p Full HD и WUXGA (1920x1200). Обеспечивает передачу сигналов с 3D и Deep Color, многоканального аудио до 7.1 в формате LPCM, а также Dolby® TrueHD и DTS-HD Master Audio™. С помощью функций Discovery и Show Me программного обеспечения Gefen Syner-G™ легко осуществить IP-конфигурацию прибора. Управление коммутаций каждого входа и выхода осуществляется с помощью кнопок передней панели или входящего в комплект инфракрасного пульта дистанционного управления. Кроме того, для управления коммутатором используются интерфейс RS-232, протоколы Telnet и UDP, и веб-сервер с простым, интуитивно понятным интерфейсом, разработанным специально для прибора. На фронтальной панели размещен легкочитаемый дисплей с подсветкой, отображающий текущие настройки коммутации и данные IP-конфигурации.

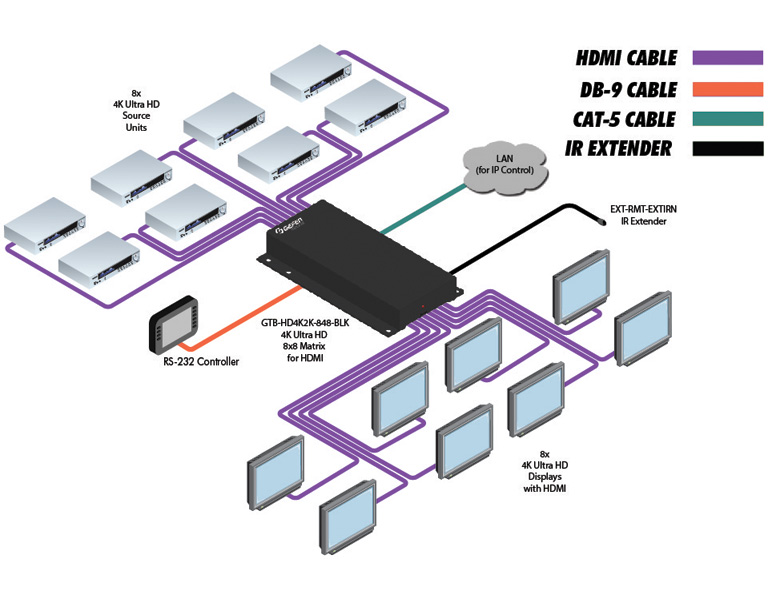

Как это работает
Подключите восемь источников видеосигнала сверхвысокой четкости с входами матричного коммутатора с помощью кабелей HDMI. Подключите восемь дисплеев с выходами коммутатора посредством кабелей HDMI. Подсоедините кабель витой пары Ethernet к разъему RJ45, чтобы использовать встроенный веб-сервер или протоколы Telnet/UDP для управления коммутацией, настройками EDID и другими функциями. Подключите с помощью кабеля интерфейса RS-232 автоматизированное устройство управления к коммутатору. Подключите адаптер питания постоянного тока 24 В к прибору, подсоедините сетевой шнур, вставьте вилку шнура в электрическую розетку переменного тока. Для управления коммутатором с помощью ИК-пульта направьте его на дисплей прибора. Если коммутатор находится вне прямой видимости ИК-пульта, подсоедините внешний ИК-приемник Gefen EXT-RMT-EXTIRN (не входит в комплект) к соответствующему порту и расположите его таким образом, чтобы он мог принимать сигналы инфракрасного управления. Если предполагается, что коммутатор будет частью IP-равляемой системы, воспользуйтесь ПО Gefen Syner-G™ для первоначальной конфигурации и настройки устройства.
Основные особенности:
• Коммутирует восемь источников сигнала разрешением до 4K Ultra HD на восемь дисплеев;
• Поддерживает разрешения 4K DCI (4096x2160 при 24/30 Гц, 4:4:4), 4K Ultra HD (3860x2160 при 60 Гц, 4:2:0, или 30 Гц, 4:4:4), 1080p Full HD и WUXGA (1920x1200);
• Соответствует требованиям спецификации HDCP 1.4;
• Поддержка Deep Color при 12-разрядной глубине кодирования цвета (разрешение до 1080p Full HD);
• Транзитная передача сигналов с 3D;
• Сквозное прохождение сигн
