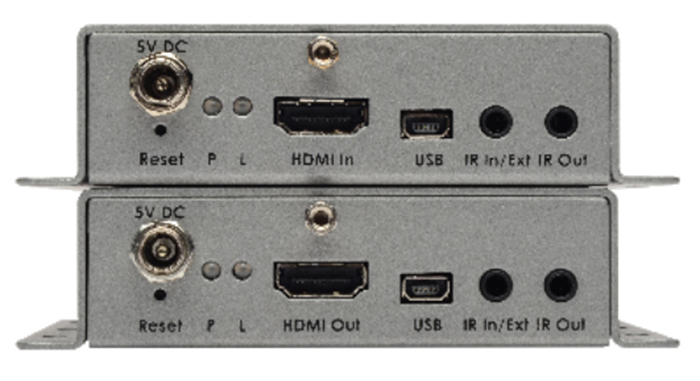

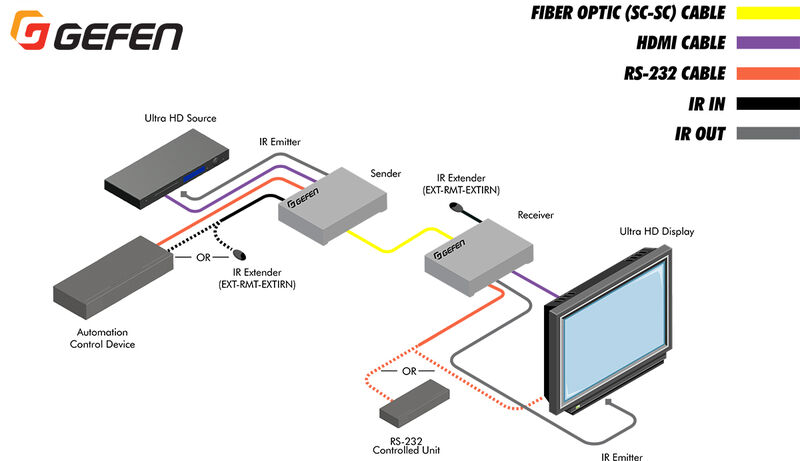

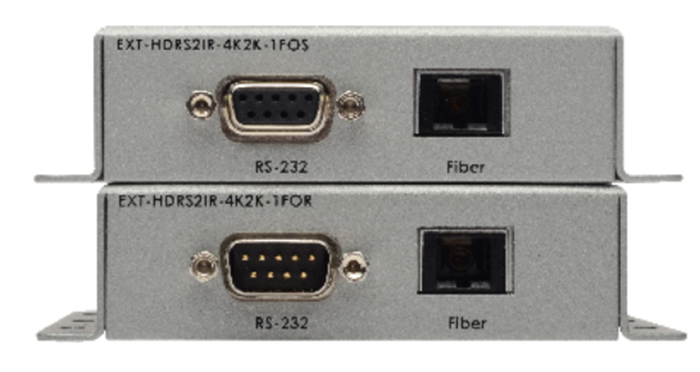

EXT-HDRS2IR-4K2K-1FO – комплект устройств для передачи сигналов HDMI разрешением до 4Kх2K (3840x2160 при 60 Гц/4:2:0 или 30 Гц/4:4:4), сигналов управления RS-232 и двунаправленных ИК по многомодовому оптоволоконному кабелю с разъемами SC. Включает передатчик и приемник, которые обеспечивают передачу HDCP-защищенных сигналов HDMI разрешением до 4K Ultra HD (60 Гц/4:2:0 или 30 Гц/4:4:4) на расстояние до 1000 метров при использовании оптоволокна класса OM3e/OM4 (для кабелей OM3 указанное значение снижается до 150 м, для OM1 – до 50 м). При разрешении 1080p максимальная дистанция приема увеличивается до 2000 метров. Поддерживаются 3D-форматы, сигналы с Deep Color, встроенным многоканальным аудио до 7.1. При первом включении передатчика блок EDID (Extended Display Identification Data) автоматически записывается в память устройства, после чего, в дальнейшем, источник имеет постоянный доступ к сохраненным EDID-данным. Таким образом, функция позволяет мгновенно вывести корректное изображение при включении дисплея, а также будет полезна при совместной работе с коммутаторами.
Основными преимуществами передачи сигнала по волоконно-оптической линии перед аналогичными системами удлинения на основе медных проводников являются полная гальваническая развязка между подключенными к линии устройствами и превосходная устойчивость к электромагнитным помехам. Оба устройства выполнены в металлических корпусах для настенного монтажа, каждому из них требуется отдельный источник питания (в комплекте). Для удобства инсталляции и надежного подключения кабелей питания/интерфейсных HDMI-кабелей предусмотрена винтовая фиксация соответствующих разъемов, что предотвращает их случайное отсоединение.
Основные особенности
Увеличивает расстояние передачи видеосигналов HDMI, сигналов управления RS-232 и двунаправленных ИК-интерфейса по одноволоконной оптической линии (используется многомодовый кабель, оконцованный разъемами SC)
Расстояние передачи при разрешении 4K Ultra HD (3840x2160 при 60 Гц/4:2:0 или 30 Гц/4:4:4):
? 1000 метров, оптическое волокно класса OM3e/OM4 (50/125 мкм)
? 150 метров, оптическое волокно класса OM3 (50/125 мкм)
? 50 метров, оптическое волокно класса OM1 (62,5/125 мкм)
Расстояние передачи при разрешении 1080p Full HD (1920x1080, 60 Гц):
? 2000 метров, оптическое волокно класса OM3e/OM4 (50/125 мкм)
? 300 метров, оптическое волокно класса OM3 (50/125 мкм)
? 100 метров, оптическое волокно класса OM1 (62,5/125 мкм)
Поддержка HDMI: HDMI 2.0, HDCP, Deep Color при 12-битном цвете, 3DTV, Lip-Sync, встроенное аудио формата LPCM 7.1, Dolby® TrueHD и DTS-HD Master Audio™
Автоматическая запись блока EDID-данных в память передатчика для быстрой интеграции источников и дисплеев
Автокоррекция сигнала на основе данных о типе оптоволоконного кабеля и дальности передачи
Полнодуплексная связь по интерфейсу RS-232 до 115200 бод
Обновление микропрограммы через порт USB
Передача сигнала защищена от электромагнитных помех
Разъемы источников питания с фиксацией
Корпуса для настенного монтажа: приборы могут быть закреплены под столешницей, на боковой по
