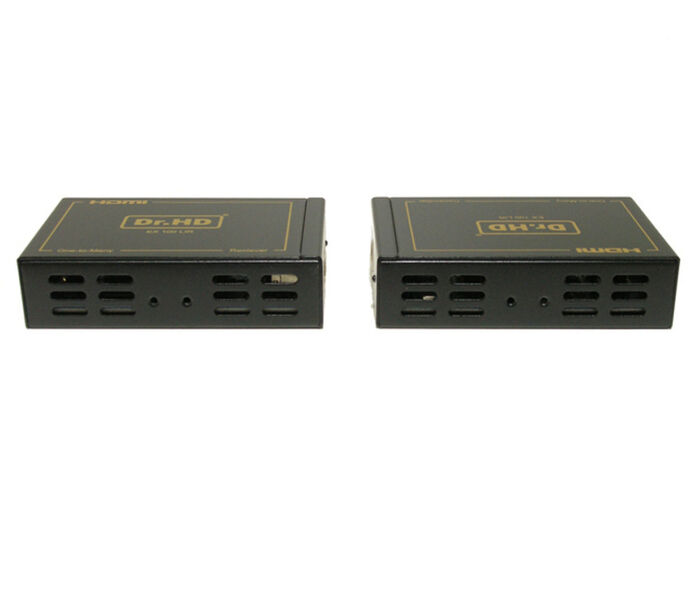

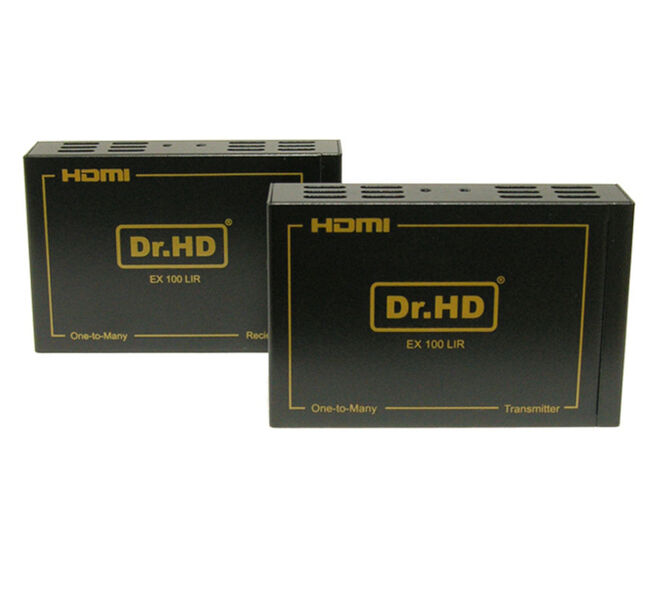

Комплект приемник-передатчик HDMI по IP / Dr.HD EX 100 LIR

HDMI удлинитель Dr.HD EX 100 LIR - отличное решение для передачи сигнала высокой четкости по ОДНОМУ кабелю "витая пара" на расстояние до 120 метров! Передавать сигнал можно как напрямую, так и по локальной сети. Кроме того, с помощью обычных сетевых свичей и роутеров, данное устройство может раздавать сигнал на 500 метров и подключать до 253 абонентов!

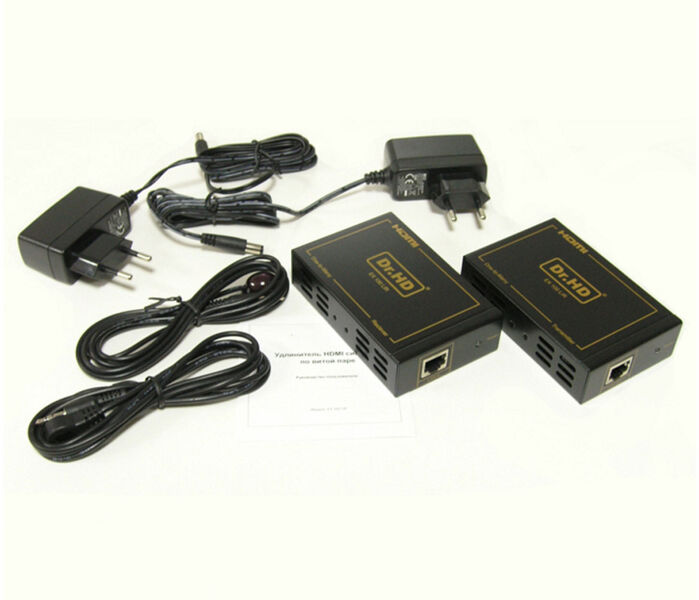

В отличае от модели Dr.HD EX 100LAN, в комплект этого удлинителя входит ИК-приемник и ИК-предатчик для управления удаленным источником сигнала.

Данное оборудование позволяет передавать цифрового видеосигнала высокого качества - HDMI стандарта на большие расстояния, используя в качестве среды передачи витую пару CAT5E/CAT6. Кроме того возможно распределение сигнала на несколько устройств отображения (телевизоров, мониторов, проекторов) путем использования дополнительных приемников (приобретаются отдельно). В основе работы данного устройства лежит протокол TCP/IP. Удлинитель может быть использован в квартирах, коттеджах, супермаркетах торговых центрах, конференц-залах и т.д. Входящие в комплект поставки приемник и передатчик ИК сигнала позволяют дистанционно управлять источником видеосигнала.
В качестве источников видеосигнала могут быть использованы DVD, Blu-ray проигрыватели, игровые приставки Play Station и Xbox, спутниковые, эфирные и кабельные ресиверы, компьютеры и прочие устройства, оснащенные HDMI выходом.

Все подключения устройств производятся HDMI кабелем типа «Standard» или «Higth speed» с разъёмами «тип А вилка». Примите во внимание, что при использовании кабеля типа“Standard” будут недоступны некоторые режимы высокого разрешения.

Обратите внимание, что блоки Dr.HD EX 100 LIR и Dr.HD EX 100 LAN взаимозаменяемые!


Порядок коммутации удлинителя Dr.HD EX 100 LIR

1. Отключить и физически отсоединить все коммутируемые устройства от сети 220В.
2. Соединить устройства HDMI и Ethernet кабелями.
3. Подсоединить все устройства к сети переменного тока 220В.
4. Включить все устройства.



Установка и настройка удлинителя Dr.HD EX 100 LIR

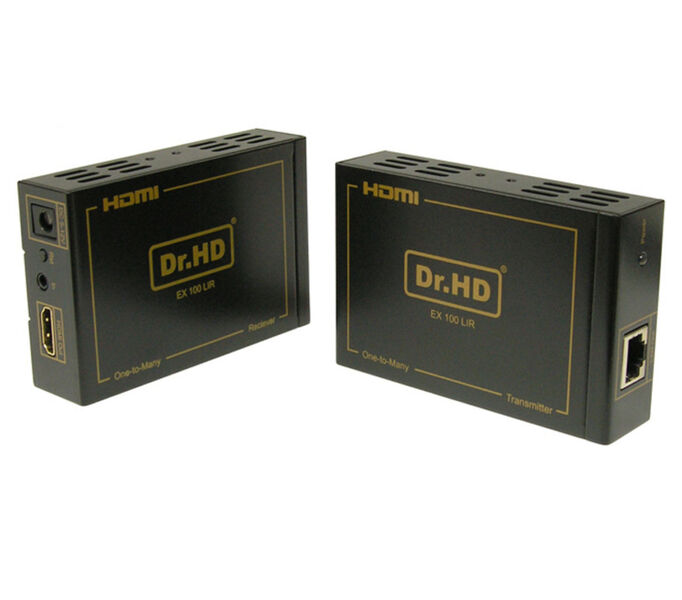

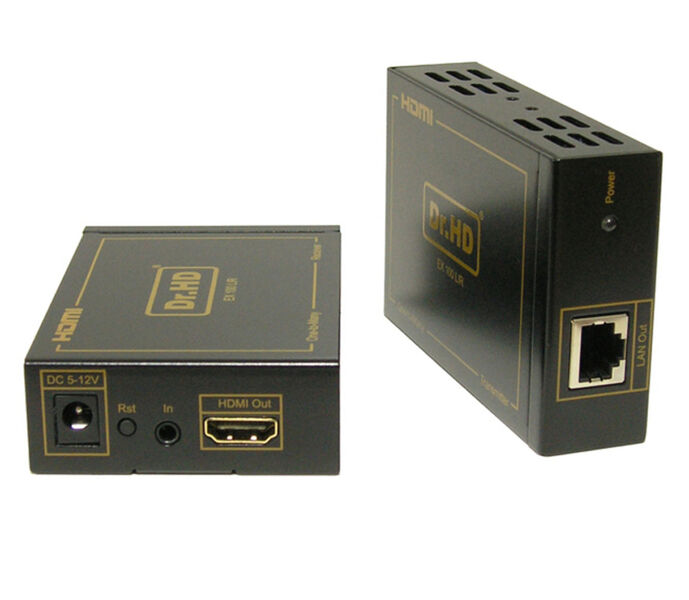

Через разъемы LAN In и LAN Out устройства соединяются между собой или подключаются к Ethernet свичам существующей локальной сети. Кабель для подключения должен иметь «прямой» ((IEEE-568B) )обжим. HDMI In и HDMI Out служат для подключения источника и устройства отображения соответственно. In и Out предназначены для подключения входящих в комплект приемника и передатчика ИК сигнала ПДУ. Кнопки Reset сбрасывают устройства к заводским установкам. Для сброса нужно нажать и удерживать кнопку не менее 10 секунд.

При соединении Передатчика и Приемника прямым кабелем никаких настроек не требуется. Удлинитель начинает нормально функционировать сразу после включения.

Иная ситуация, если комплект подключается к существующей локальной сети или к Передатчику подключено более одного Приемника. В этом случае возможен конфликт IP адресов устройств.

На заводе установлены следующие
