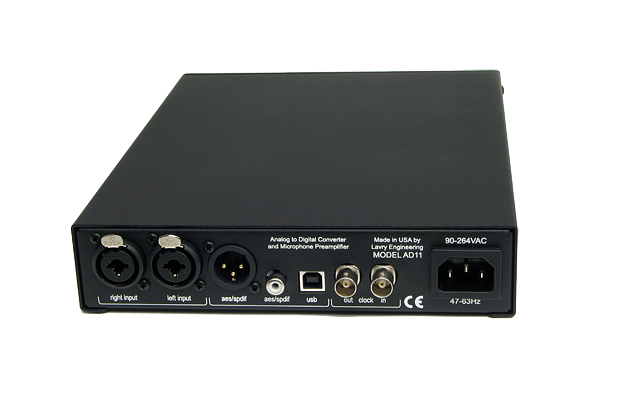

Конвертер Lavry Engineering AD11

Конвертер Lavry Engineering AD11 - 2-канальный аналогово-цифровой преобразователь с микрофонным предусилителем и возможностью подключения по USB.

Технические характеристики:

Регулировка усиления прецизионная, 0-12 дБ :
Интегральная нелинейность (отклонение от прямой линии): лучше, чем 0,1 дБ
Дифференциальная нелинейность (размер шага): лучше, чем 0,08 дБ
Динамический диапазон АЦП: > 110 дБ A-взвешенный, усиление 0-12 дБ
Коэффиициент нелинейных искаженией +шум (THD+N) АЦП: > .001% входа, 1 кГц, -3dBFS, усиление 0 дБ
Диапазон усиления микрофона: 20-65 дБ с шагом 1 дБ

Микрофонный предусилитель+ АЦП: Динамический диапазон относительно: 0 dBFS цифровой уровень невзвешенный 20-20k
• 20 дБ >108 дБ
• 40 дБ >106 дБ
• 60 дБ >90 дБ

Уровень искажений микрофонного предусилителя: THD+N >.001% (вход 20 дБ, 0 dBFS = +4dBu)
Максимальный входной уровень достигает “0dB Full Scale” цифрового уровня (аналоговый уровень +0,25 дБ):

Балансный вход XLR:
При значении усиления 0 дБ: +24 dBu
При значении усиления 12 дБ: +12 dBu
При значении усиления 20 дБ: +4 dBu (Только для балансных источников с низким сопротивлением - обычные микрофоны)

Небалансный вход XLR:
При значении усиления 6 дБ: +18 dBu
При значении усиления 12 дБ: +12 dBu

?” вход балансный и небалансный:
При значении усиления 0 дБ: +11 dBu (+8,8 дБВ)
При значении усиления 12 дБ: - 1 dBu ( -3,2 дБВ)

Входные разъёмы линейного сигнала:

Разъём XLR:
Балансный аналоговый: Pin 2 неинвертирующий, Pin 3 инвертирующий, Pin 1 экран
Небалансный аналоговый: Pin 2 неинвертирующий, Pin 3 возврат сигнала, Pin 1 экран

Разъём ?”:
Балансный аналоговый TRS: Tip неинвертирующий, Ring инвертирующий, Sleeve экран
Небалансный аналоговый TS: Tip неинвертирующий, Sleeve возврат сигнала и экран

Входные разъёмы для балансного микрофона с низким сопротивлением (используются те же входы XLR, что и для линейного сигнала):
Бестрансформаторные электронно-балансные входы Pin 2 “+” XLR.

Фантомное питание: +48 В для конденсаторных микрофонов, может включаться/отключаться для каждого канала раздельно с помощью переключателя на передней панели. Автоматически включается при установке чувствительности менее 20 дБ.

Вход внешней синхронизации (External Clock): BNC, поддерживает синхронизацию Word Clock или AES/SPDIF. Фиксированное внутреннее сопротивление терминала 75 Ом.
Выход внешней синхронизации (External Clock): BNC, “TTL” период сэмплирования Word Clock сигнала. Подключение на терминале приёмника должно быть 75 Ом.

Цифровые выходы:

Разъём XLR:
Подключение к AES входам с помощью стандартных 110-омных кабелей XLR/XLR.
Подключение к коаксиальным входам SPDIF с помощью адаптера XLR/RCA или адаптерного кабеля. Выходной формат переключается на фронтальной панели - AES или “SPDIF” (IEC 60958 type II Consumer format), на в
