Mark Levinson No.53 Моно-усилитель мощности

Как и во всех референсных изделиях Mark Levinson, само собой разумеется, что основной функцией №53 является воспроизведение звука на самом бескомпромиссном уровне, насколько это вообще возможно. Следуя традиции таких полупроводниковых усилителей мощности Mark Levinson как ML-2 и №33, новый усилитель №53 продолжает доказывать, что полупроводниковая электроника может соперничать с лучшими по звучанию ламповыми конструкциями. Более определенно, №53 является самым первым импульсным усилителем мощности от Mark Levinson. Несмотря на свои многочисленные преимущества – увеличенный к.п.д., большую мощность, компактные габариты, пониженный вес и меньшее рассеивание тепла по сравнению с их линейными аналогами – импульсные усилители мощности, как правило, скептически рассматривались аудиофильским сообществом из-за технических ограничений, свойственным импульсным схемам, и предположений о результирующем качестве звучания. №53, однако, является конечным результатом обширной работы по исследованию и разработке, посвященной нахождению способов подчеркнуть преимущества импульсных усилителей мощности, преодолеть их слабые места и создать знаковый продукт, действительно достойный названия - референсный Mark Levinson.

№53 имеет впечатляющую паспортную мощность 500 Вт на 8 Ом, при габаритных размерах всего 533 (В) х 227 (Ш) х 533 (Г) мм и весе только 61 кг – несомненно поддерживая эффективность, благодаря которой широко известны импульсные усилители. Он способен вырабатывать феноменальные уровни мощности практически в любую нагрузку в виде акустической системы, чтобы поддерживать и мгновенные, и продолжительные потребляемые мощности. По-прежнему более выразительный, №53 делает этот трюк без малейшего изменения в качественных параметрах при поддержании постоянной, термически сбалансированной температуры при эксплуатации. В отличие от большинства импульсных усилителей, №53 имеет потрясающе эффективное управление средствами питания, поэтому его рабочая температура не изменяется, независимо того, как сильно или долго был нагружен усилитель.

Подобные усилители мощности названы импульсными потому, что они включают и выключают выходные приборы в очень быстрой последовательности, имитируя входной сигнал. Один набор выходных приборов управляет положительной полуволной, а другой – отрицательной полуволной. Результатом является то, что меньше мощности расходуется в виде тепла, поскольку рабочая нагрузка по существу уменьшается наполовину. К сожалению, это также создает значительные проблемы в конструкции, в плане того, как справиться с помехой переключения, которая создается постоянным включением и выключением выходных приборов, а также явлением, называемым «зонами нечувствительности». Традиционно, они были двумя факторами, способствующими тому, что импульсные усилители заслужили репутацию второсортных по качеству звучания. Однако в своем №53 Mark Levinson удалось преодолеть эти препятствия и поднять планку качества на небывалую высоту.

№53 устраняет помеху переключения без ущерба для качества звука с помощью новой патентованной и оригинальной технологии переключения с перемежением (IPT – т.е. чередования мощности), которая, кроме всего прочего, повышает частоту переключения №53 до экстремально высокой - 2 МГц. Преимущества этого являются двойными: Во-первых, она выносит основную частоту помехи переключения и её гармоники далеко за пределы слуха человека, так что они напрямую не влияют на качество звучания; во-вторых, она облегчает удаление помех переключения из сигнала при помощи намного более слабых фильтров, не оказывая отрицательного влияния на критический диапазон звука. Результатом является диапазон рабочих частот – ровный по всему звуковому спектру и ниже только на несколько дБ на 100 кГц – впечатляющий результат для любого усилителя мощности, но поразительный - для импульсной схемы.

№53 также преодолел проблему «зоны нечувствительности». Зоны нечувствительности являются интервалами тишины в звуковом выходе, созданными, когда выходные приборы, управляющие положительной и отрицательной полуволнами сигнала, оба выключены. Это обычно проявляется на «точке перехода через ноль», всякий раз, когда звуковой сигнал направляется из положительной амплитуды в отрицательную или наоборот. Это довольно частое явление – в 20-кГц аудио сигнале эта точка пересекается 40000 раз в секунду. Такие переходы становятся проблемой, т.к. даже самые лучшие выходные приборы не способны включаться и выключаться мгновенно, поэтому результатом является ряд «мертвых зон» сигнала каждую секунду. Очевидно, чем больше зона, тем вреднее ее последствия для звукового сигнала. Многие конструкции минимизируют мертвые зоны, делая так, что оба выходных прибора находятся в выключенном состоянии как можно более короткий период. К сожалению, это увеличивает возможность того, что оба выходных прибора будут включены одновременно, что может повредить или разрушить их. С другой стороны, №53 был разработан с использованием патентованной технологии, которая позволяет обоим наборам выходных приборов быть одновременно включенными на короткие периоды времени, чтобы полностью устранить мертвые зоны, причем без повреждения выходных приборов или уменьшения их срока службы. Иначе говоря, это решает проблему зоны нечувствительности и сохраняет долговременную надежность №53.

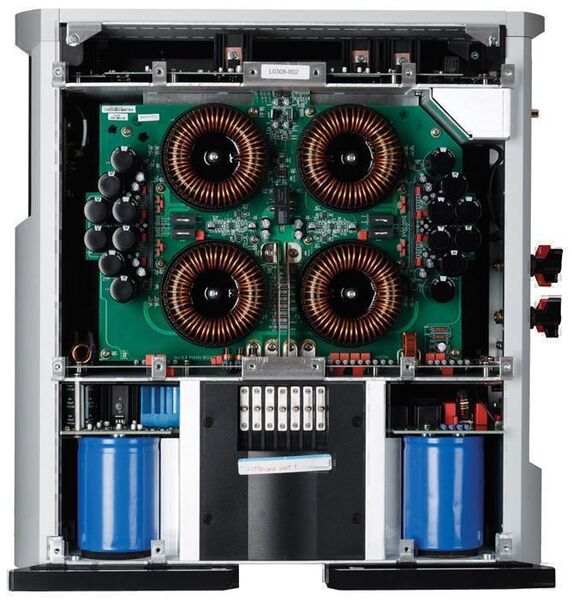

Основной задачей усилителей мощности является усиление входного аудио сигнала без его искажения и работа без особых усилий с широким диапазоном импедансов акустических систем на любом уровне громкости, со всей силой и грацией, которых требует звуковоспроизведение эталонного качества. №53 спроектирован именно в этом направлении. Шасси является компактной вертикальной конструкцией, состоящей из трех отдельных внутренних отсеков, чтобы обеспечить экранирование и изоляцию различных цепей – источника питания в нижней части, четырех усилителей в средней и схемы управления в верхней части. Источник питания полностью изолирован и экранирован от остального усилителя, чтобы ослабить помехи от магнитных полей и сильноточных приборов. Чрезвычайно малошумящий тороидальный трансформатор имеет огромный запас по мощности - 2800 ВА, а в схеме стабилизатора использованы четыре конденсатора по 47000 мкФ с низким последовательным сопротивлением разряду (ESR). Четыре усилителя в среднем отсеке, оснащенные парой катушек каждый, смонтированы симметрично и зеркально, чтобы сохранить разделение каналов. Работая вместе, четыре усилителя повышают эффективную частоту переключения с 500 кГц до 2 МГц, чтобы обеспечить наилучшее качество звучания, известное для импульсного усилителя. Схема управления имеет свой собственный, независимый стабилизированный источник питания и она экранирована от остального усилителя, чтобы предотвратить интерференцию со звуковыми схемами.
