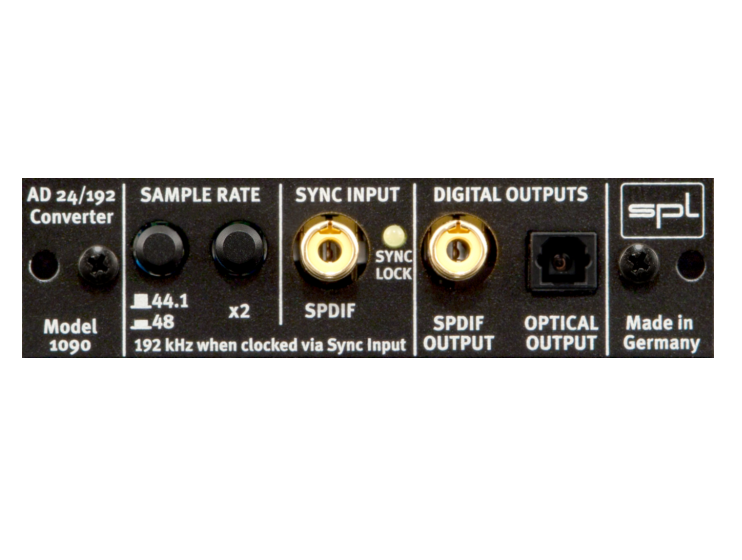

Опциональный модуль AD конвертера SPL AD Converter 1090

Опциональный модуль AD конвертера SPL AD Converter 1090 является опциональным цифровым выходом для совместимых устройств SPL (см. ниже), изготовленным по принципу «plug-and-play» для лёгкой установки. Он предлагает S/P-DIF выход параллельно с обоих - коаксиального и оптического - разъёмов.
«Сердцем» модуля является 24-разрядный преобразователь с переменной частотой дискретизации до 192 кГц. Высокая точность кварцевых генераторов обеспечивает чистоту тактового генератора (master clock) с низким уровнем джиттера.
Внутренняя частота дискретизации может переключаться между 44.1, 48, 88.2 и 96 кГц. Внешние частоты дискретизации (32, 176,4 и 192 кГц) устанавливаются для внешней синхронизации. Преобразователь может быть синхронизирован с другими цифровыми устройствами через S/P-DIF вход. Когда присутствует внешний тактовый сигнал, внутренние генераторы автоматически отключаются для предотвращения появления помех.
Чрезвычайно эффективная стабилизация напряжения цепи гарантирует преобразователю постоянное получение достаточного и стабильного напряжения - важная предпосылка для получения чистого, прозрачного звука.

Компактная конструкция входного каскада обеспечивает кратчайший путь сигнала к преобразователю. Заземляющие поверхности на обеих сторонах печатной платы эффективно уменьшают помехи и обеспечивают оптимальное разделение между аналоговыми и цифровыми компонентами.

Технические характеристики

Внутренняя частота дискретизации: 44.1, 48, 88.2, 96 кГц
Внешняя частота дискретизации: 32 кГц, 176,4 кГц и 192 кГц
Динамический диапазон: 112 дБ (A-взвешенный)
Коэффециент нелинейных искажений + шум (THD + N) (при -1 дБ относительно полной шкалы /1 кГц): 0, 0007%
Частотный диапазон (48 кГц): 10 Гц-22 кГц, ± 0,2 дБ
Джиттер (среднее; 700 Гц-100 кГц): Stop полосы затухания: -105 дБ при 48 кГц; -102 дБ при 96 кГц
0 дБ относительно полной шкалы: = +15 дБ
Потребляемая мощность +15 В: макс. 115 мА
Потребляемая мощность -15 В: макс. 17 мА

Какие приборы SPL могут быть оснащены модулем АЦП 1090?
Модуль АЦП 1090 служит в качестве опционального цифрового выхода для следующих приборов SPL: Frontliner, Channel One, Track One, Kultube, GainStation1, GoldMike MK2.

Обновление блока с преобразователем
Модуль АЦП 1090 может быть уставлен после покупки квалифицированными специалистами. Прочитайте и следуйте во всём инструкции по безопасности и монтажу в руководстве на АЦП.
Исключение: Апгрейд прибора SPL GainStation1 установкой АЦП может производиться только в компании SPL или в партнёрской сервисной компании. Поэтому SPL настоятельно рекомендует покупать этот прибор с преобразователем, если он может когда-либо оказаться необходимым.
