Предусилитель SIM Audio Moon by Simaudio 740P 2-Tone

Предварительный усилитель Moon 740P. Модель является продолжением легендарного полностью предварительного усилителя 850P. Следующее поколение серии предварительных усилителей используют фирменные технологии, разработанные компанией, которые помогают обеспечить высочайший уровень воспроизведения музыки. Предназначен для тех, кто ценит музыку в первозданном виде, кому необходима высокая музыкальность и качество воспроизведения, 740P позволяет услышать музыкальный сигнал таким, каким он был записан изначально. Модель Moon 740P заменяет предварительный усилитель Moon P-7.

Стабилизация M-LoVo

Четыре контура полностью балансной дифференциальной стабилизации постоянного напряжения располагаются в аудио цепи перед схемами обработки аудиосигнала и представляют собой очень сложную схему, представляющую собой хитроумную комбинацию интегральных схем и дискретных элементов, позволяющую снизить уровень шумов практически до нуля. Эта схема позволяет получить исключительно быстрое и стабильное постоянное напряжение от источника питания, выдающего постоянное напряжение +18 В и -18В. В результате применения данной схемы удалось добиться нижнего порога шумов в -150 дБ (при уровне 1,0 В и в диапазоне от 0 до 100 кГц).

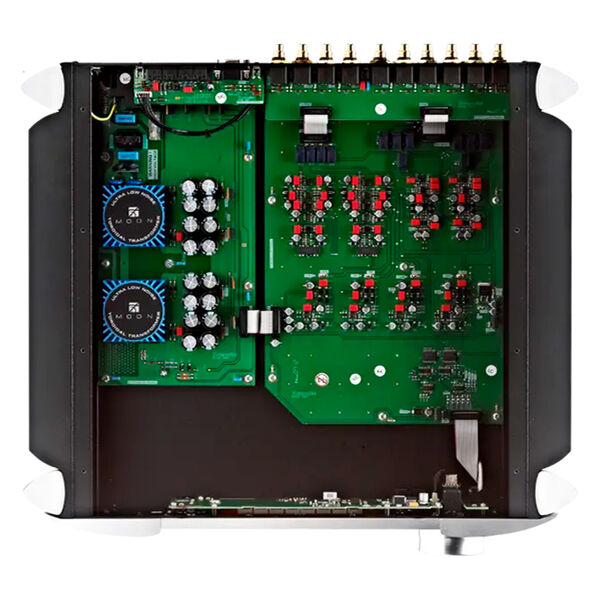

4-слойная печатная плата с токопроводящими дорожками из чистой меди

В предусилителе используется основная печатная аудио плата, состоящую из 4 раздельных слоев, в каждом из которых используются токопроводящие дорожки из чистой меди. Эти четыре слоя имеют следующую структуру: правый и левый аудиоканалы занимают первый и третий слои соответственно, на втором слое расположена земляная шина, а нижний слой отведен под схемы питания. Преимуществами такой конструкции является более эффективное заземление, схема питания с исключительно низким импедансом, а также очень короткий путь прохождения сигнала. Снижение длины путей прохождения сигнала позволяет получить более точное звучание, снизить возможные потери сигнала и значительно улучшить отношение сигнал/шум. Токопроводящие дорожки из чистой меди снижают величину импеданса, а следовательно устраняют окраску звучания, которая может появляться за счет влияния печатной платы.

Источник питания

Сдвоенный негабаритный источник электропитания, использующий 2 тороидальных трансформатора в сочетании с 5-ю каскадами регулирования напряжения по постоянному току и усиленный дроссельный фильтр.

Схема регулировки громкости M-eVOL2

Система регулировки громкости M-eVOL2 использует Умножающие Цифроаналоговые Преобразователи (MDAC) для изменения амплитуды музыкального сигнала в соответствии с выбранным значением громкости. Поскольку она используется в схеме с топологией «двойное моно», то на каждый из каналов приходится по одному MDAC. Аудиосигнал всегда остается в аналоговом виде и не страдает от искажений при любых уровнях громкости. Каждый MDAC (Texas Instruments DAC8812) использует пару R-2R многоразрядных ЦАПов с управлением током, что позволяет работать в полностью балансном дифференциальном режиме. Также как и схема
