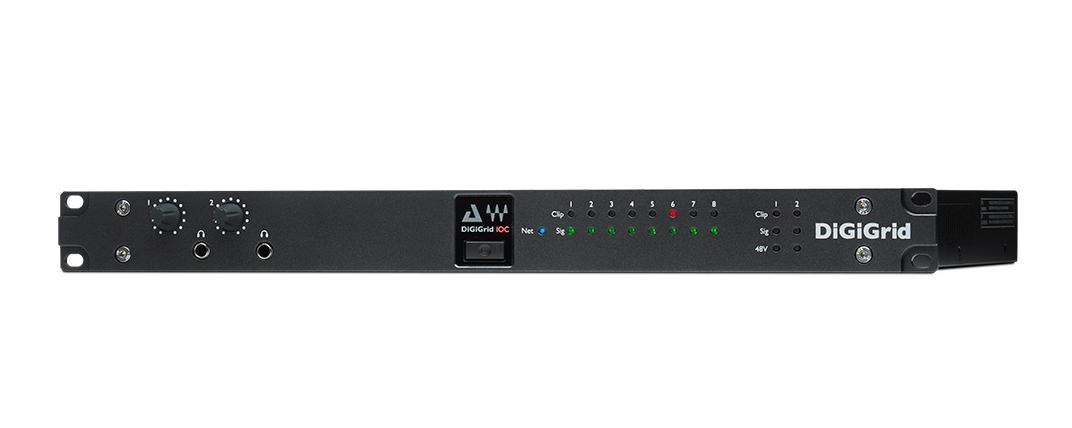

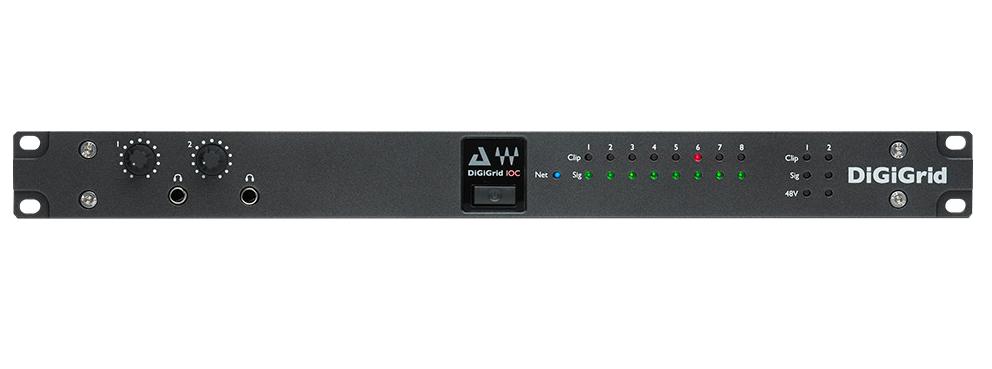

Сетевой интерфейс DiGiGrid X-DG-IOC

Сетевой интерфейс DiGiGrid X-DG-IOC, разработанный специально для диспетчерских имеет множество вариантов подключения: 2 микрофонных / линейных входа с предусилителями вещательного уровня, 8 линейных входов / выходов, 16 входов / выходов AES, вход / выход ADAT плюс два выхода на наушники. Подключитесь к сети SoundGrid с помощью одного кабеля Ethernet, и IOC откроет мир отслеживания, микширования и мониторинга в режиме реального времени со сверхнизкой задержкой, составляющей всего 0,8 миллисекунды.

Особенности:

Обработка в реальном времени - запуск сотен плагинов одновременно.
Мониторинг с низкой задержкой - отслеживайте и контролируйте потоки информации с помощью плагинов с почти нулевой задержкой.

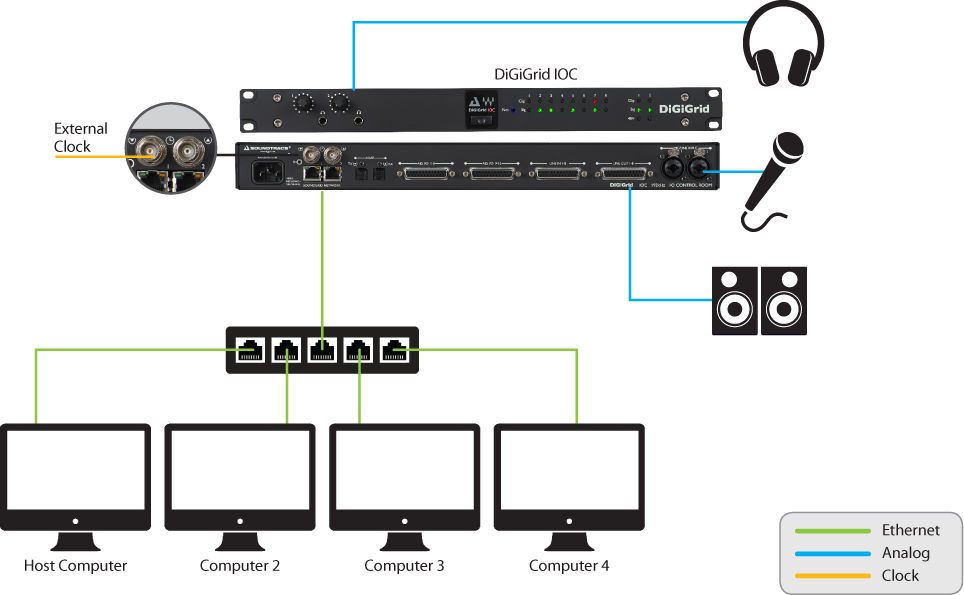

Сеть - подключите все системы воедино через централизованный концентратор.
Бесшовная интеграция - подключите несколько DAW с помощью драйвера SoundGrid ASIO / Core Audio.
Открытая архитектура - совместимая с SoundGrid-совместимыми Waves и сторонними плагинами.

Характеристики:

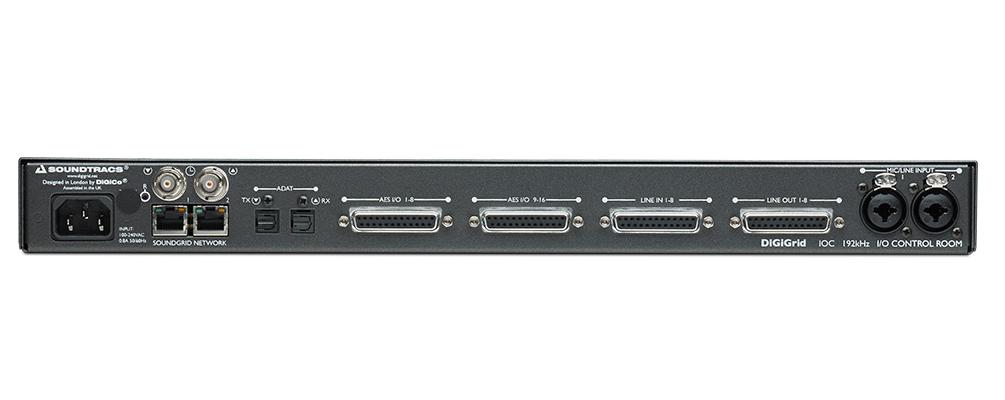

8 линейных входов (25-контактный DB25)
8 линейных выходов (25-контактный DB25)
16 входов / выходов AES / EBU (25-контактный DB25)
1 вход / выход ADAT (8 каналов при 48 кГц). (4 канала при 96 кГц и 2 канала при 192 кГц будут поддерживаться в будущем)
2 входа для микрофона (комбинация XLR / TRS)
2x порта SoundGrid RJ45 Ethernet
1x Word Clock I / O
1 вход переменного тока
2 выхода на наушники с аналоговыми регуляторами уровня
1U для монтажа в стойку
Поддерживаемые частоты дискретизации: 44,1, 48, 88,2 и 96 кГц (176,4 и 192 кГц будут поддерживаться в будущем)
Синхронизация часов через вход Word Clock, AES / EBU, SoundGrid (SoE), Внутренний
Сбросить переключатель
Несколько настроек формата уровня вещания (перемычки на всех аналоговых входах / выходах)

Входы:
Входное сопротивление микрофона: 2K5 Ом
Фантомное питание: 48 В
Импеданс линейного входа: 8K0 Ом
Диапазон усиления микрофона: от 0 дБ до +52,5 дБ с шагом 7,5 дБ. Точный контроль обеспечивает дополнительные 0–7 дБ с шагом 0,5 дБ
Максимальный уровень входного сигнала микрофона: + 26 дБ
Максимальный уровень входного сигнала в линии: + 36 дБ
Эквивалентный входной шум микрофона:> -126 дБ (источник 150 Ом, усиление + 59,5 дБ)
Частотная характеристика: +/- 0,5 дБ от 20 Гц до 20 кГц
Разделение каналов: лучше, чем 90 дБ (от 40 Гц до 15 кГц)

Выходы:
Максимальный уровень линейного выхода: + 22 дБн
Остаточный шум на выходе линии: <90 дБ (от 20 Гц до 20 кГц)
Частотная характеристика: +/- 0,5 дБ (от 20 Гц до 20 кГц)
Сопротивление линейного выхода: 50 Ом
Разделение каналов: лучше, чем 90 дБ (от 40 Гц до 15 кГц)
Гармоническое искажение: обычно <0,01% при усилении единицы, -10 дБ на входе 1 кГц
