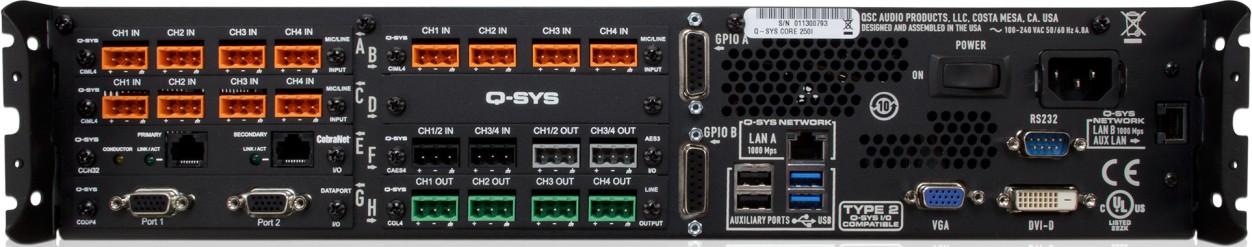

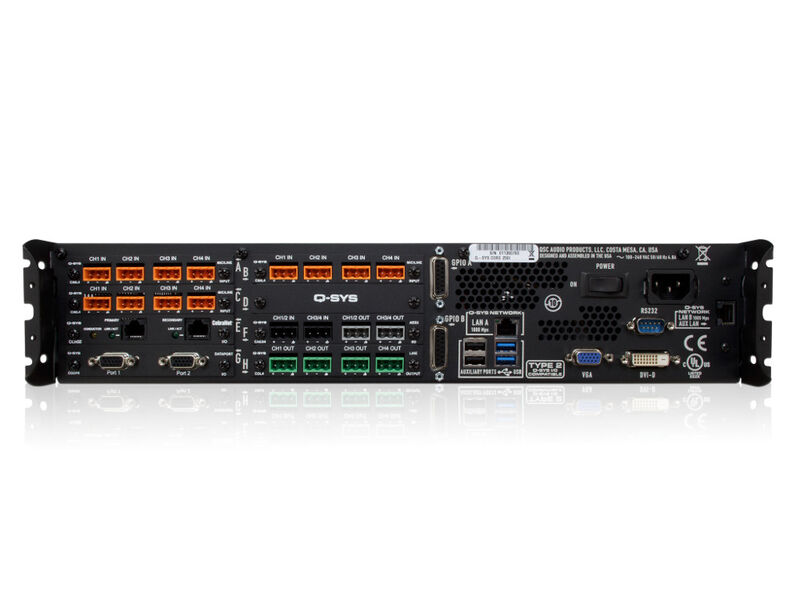

Системный процессор QSC CORE 250i

Модули Q-Sys – Core 500i и Core 250i – призваны обеспечивать централизованную обработку и маршрутизацию потоков аудио, а также обработку управляющих сигналов в звуковых системах на средних и малых объектах, таких, как рестораны, ночные клубы, магазины, учебные заведения и храмы.

Core 500i и Core 250i представляют собой полностью интегрированные решения, каждый из них имеет восемь слотов для установки карт входов/выходов, посредством которых можно подобрать оптимальную конфигурацию входов и выходов для каждого конкретного объекта. Core500i обеспечивает обработку и распределение до 128 каналов, Core 250i – до 46 каналов. В любой из них может быть установлен дополнительный модуль Multi-track Playback Expansion, который позволяет увеличить количество воспроизводимых встроенным проигрывателем каналов до 64 (MTP-64) или 128 (MTP-128).

Как и другие модули Q-Sys Core, новинки построены на процессорах и материнских платах Intel, работают под управлением специально доработанной операционной системы Linux. Коммутация систем на базе Core 500i и Core 250i реализуется при помощи стандартного сетевого оборудования Gigabit Ethernet, передача сигналов осуществляется по протоколу Q-LAN, основанному на стандарте Gigabit Ethernet.

Для случаев, когда необходимо гарантировать бесперебойную работу системы, предусмотрена возможность дублирования модулей Core. Настройка и управление устройствами Core 500i и Core 250i осуществляются через простой и понятный графический интерфейс пользователя. Помимо этого, при помощи программного обеспечения Q-Sys Designer можно создавать пользовательские «управляющие экраны», которые отображаются на любых устройствах PC или iOS, подключенных к Интернет, или на сенсорных панелях QSC (TSC-3, TSC-8).

Core 500i и Core 250i позволяют микшировать и назначать входные сигналы на любой выход, предлагают широкие возможности цифровой обработки, включая Acoustic Echo Cancellation.

Главным компонентом решения является модуль Q-Sys Core, обеспечивающий управление звуковой
системой, маршрутизацию и обработку сигнала. Модуль Core имеет централизованную архитектуру, благодаря чему сигнал с любого входа может быть направлен напрямую на любой выход, при этом модули I/O Frame позволяют разместить входы физически рядом с источниками сигнала, а выходы – с усилителями.

Платформа Q-Sys предусматривает возможность защиты звуковой системы от сбоев за счет дублирования компонентов: роутеров, кабелей, модулей Core и I/O Frame, усилителей. В решении Q-Sys используется протокол Q-LAN, который является собственной разработкой QSC на базе стандартного протокола Gigabit Ethernet и способен обеспечить передачу сигнала между устройствами Q-Sys за менее чем 1/3 мс. В сочетании с 32-битным транспортом и высококачественными АЦП и ЦАП протокол Q-LAN обеспечивает передачу сигнала без искажений с минимальным временем задержки до 2,5 мс.

Q-Sys предлагает следующие возможности обработки сигнала:
• Кроссоверы с поддержкой до 6 полос
• Задержк
