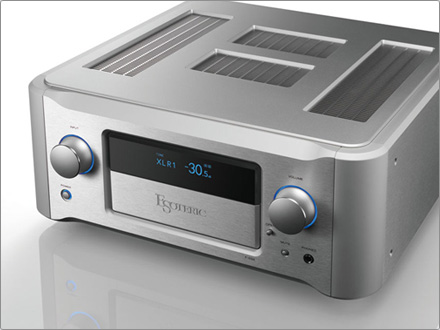

Стереоусилитель Esoteric F-03A

Задавшись целью создать один из самых желанных для поклонников музыки интегрированных усилителей, Esoteric совместил полностью балансную конструкцию предусилителя с усилителем мощности в классе A – прямо заимствовав их у прекрасно воспринятой серии Grandioso. Новый референсный интегрированный усилитель призван передать всю экспрессию полнокровных тонов и деликатную тонкость оттенков и текстур ваших любимых мелодий. Конструкция типа «двойное моно» выдержана по всем каскадам, от входных и до выходных, благодаря чему F-03A способен раскрыть весь аудио потенциал цифровых плееров Esoteric высокого класса серий K и N.

Философия Серии F

Представляющая новое поколение интегрированных усилителей, Серия F Esoteric воспользовалась проверенными технологиями, полученными в ходе разработки раздельных компонент для нашей флагманской серии Grandioso. Имея целью извлечь из записей всю внутреннюю теплоту и стройную структуру музыки, она не только сохранила выдающуюся выразительную мощь Серии Grandioso, но и сконцентрировала в интегрированной конфигурации наивысшее качество аудио. Серия F Esoteric предлагает исключительное удобство использования и привлекательный внешний вид, который более чем компенсирует ограничения, присущие их размерам. Она появилась на свет с упором на создание уникального присутствия в данной категории.

Полностью аналоговая схема усиления унаследована у флагманской Серии Esoteric Grandioso для неизменно превосходного качества звука. Серия F Esoteric намерена стать великолепным примером интегрированного формата усиления.
Полностью балансная конструкция предусилителя создана на базе заслуживших высокие оценки моделей Серии C. Стойкая к помехам и шумам, она выдает чистый и достаточно мощный сигнал при ультра-низком импедансе.

Конструкция типа «двойное моно» (Dual Monaural) наиболее ярко отражает философию Серии Grandioso, поддерживая левый и правый каналы полностью независимыми по всем каскадам, от входных и до оконечных. Как и у других интегрированных усилителей Esoteric, основные вложения сделаны в схемотехнику и материалы, разработанные ею в течение многих лет, что позволило достичь превосходного разделения каналов и такого высокого качества звука, который превосходит все в своем классе.

ESOTERIC-QVCS: Важную роль в конструкции типа «двойное моно» Серии F играет фирменный счетверенный регулятор громкости (Quad Volume Control System - QVCS) , в котором используются четыре прецизионных резисторных сборки, синхронно переключаемые при вращении ручки громкости. Это обеспечивает великолепную ясность звучания, превосходное разделение каналов и чрезвычайно точные фазовые характеристики. Кроме того, за счет устранения на аудио плате всех проводов для регулятора громкости обеспечиваются кратчайшие пути сигналов, исключительно низкий уровень искажений и минимизируется деградация звука.

Схема управления с ультра-низким уровнем шумов: все проводники с сигналами управления электрически отделены от основного блока предусилителя с помощью изолирующих элементов, встроенных в переднюю панель.

Ручки регулировки с прецизионными подшипниками и таким же механизмом, как у компонентов Серии Grandioso. У Серии F ручки регулировки громкости и селектора вращаются исключительно плавно, давая «аналоговое» ощущение от работы. Не взирая на затраты, все они выфрезерованы из массива алюминия.

Фонокорректор (для MM/MC головок) также выполнен как «двойное моно» , с независимыми источниками питания для левого и правого каналов и раздельными схемами.

Высококачественный усилитель для наушников выдает сигнал, достаточно мощный для эффективной работы даже с наушниками класса high-end, с их высоким импедансом.

3-полосный регулятор тембра (Treble/Middle/Bass): желание обеспечить качество на уровне лучших high-end компонентов привело к созданию балансной конфигурации типа «двойное моно», состоящей из четырех цепей (L/R, –/+) для каждой частотной полосы. Такая система позволяет регулировать тембр без опасений за деградацию качества звука. Сдвиг полос далее, чем обычно в края звукового диапазона (14кГц/63Гц) позволяет более тонко настраивать басы и высокие частоты, без отрицательного влияния на оригинальный сигнал с источника. Полностью электронная регулировка позволяет также тонко настраивать звучание в пределах ±12дБ шагами по 0.5дБ. СЧ-диапазон можно использовать как пресет для тонкомпенсации при установке его в минус, а также вместе с переключателем Tone Bypass (обхода регулировок).

Входная секция усилителя мощности также балансная – в соответствии с принципами, заложенными в раздельные компоненты Серии S. Ее низкий импеданс, чистое и свободное от шумов усиление расширяет динамический диапазон.

В блоке питания усилителей Серии F использован крупный заказной силовой трансформатор на 940VA и блок накопительных конденсаторов емкостью 40,000 мкФ в каждом канале двойной моно конфигурации. Для соединений применены кабели большого сечения, чтобы понизить импеданс. Как и в наших раздельных усилителях мощности, этот выдающийся блок питания обеспечивает линейный выход мощности в диапазоне от 30 Вт на 8 Ом до 60 Вт на 4 Ом, обеспечивая достоверное воспроизведение музыкальной динамики.

Для понижения выходного импеданса конструкторы использовали по 8 шин из бескислородной OFC меди высокой чистоты толщиной 1 мм, а в выходной секции - MOSFET переключатели без механических контактов. Необходимость в применении индуктивностей (катушек) на выходе была устранена, чтобы повысить нагрузочную способность.

Крупные биполярные транзисторы LAPT (Linear Amplified Power Transistor), такие же, как в моделях Серии Grandioso способны непрерывно выдавать ток в 17 ампер, а в пиках - мгновенный ток до 34 ампер. Они имеют также широкую полосу пропускания, необходимую для высочайшей тональной верности.

LAPT транзисторы организованы в трехкаскадную конфигурацию Дарлингтона с тремя параллельно работающими пуш-пульными модулями. Фирменная схема сопряжения драйверного каскада LIDSC (Low Impedance Drive Stage Coupling), снижает переходной импеданс и повышает способность выдавать большие токи, почти такие же, как у раздельных усилителей. Глубина общей отрицательной обратной связи NFB была минимизирована, для того чтобы добиться более естественного и полного жизни звучания.

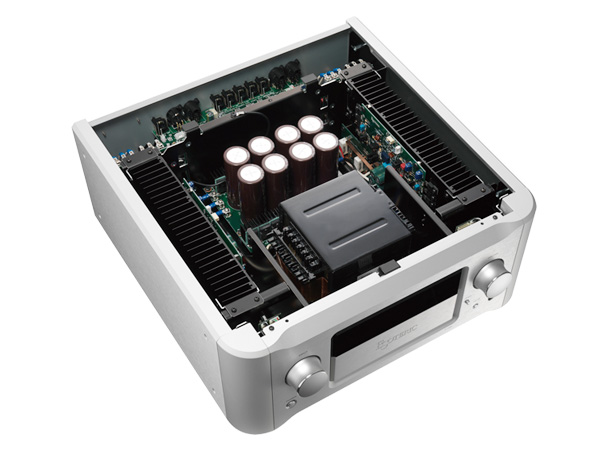

3D-оптимизированное шасси Серии F имеет прочную конструкцию с отдельными отсеками для каждого схемного блока. Благодаря этому взаимные помехи эффективно минимизированы, а длина соединительных кабелей - наименьшая возможная. Внешняя часть шасси изготовлена толстых алюминиевых панелей согласно бескомпромиссной философии Esoteric. В результате эта могучая конструкция весит более 32 кг, что среди интегрированных усилителей является исключительным показателем. Четыре фирменных, точечных опоры ESOTERIC обеспечивают стабильность тяжеловесного корпуса и отсутствие резонансов для усилителя F-03A.

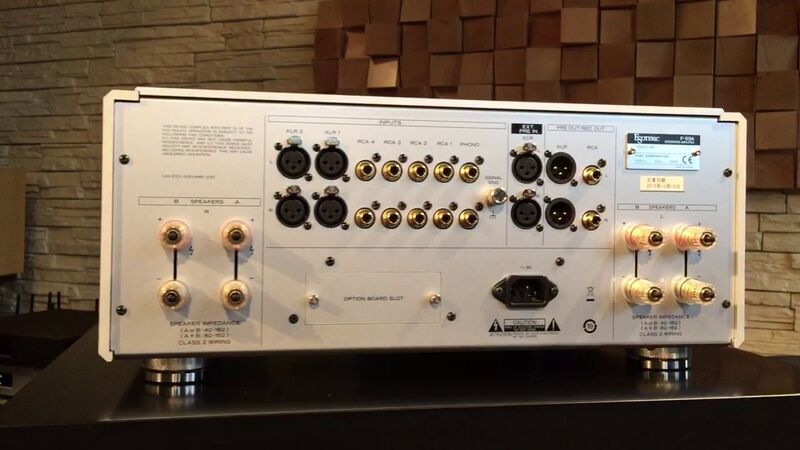

Секция предусилителя и усилителя мощности в моделях Серии F отличаются такой же степенью совершенства, как и раздельные компоненты Esoteric, при этом их можно использовать как автономные устройства и даже поодиночке отключать, если они не используются. На выходе PRE-out установлен мощный буферный усилитель, а XLR разъемы на задней панели позволяют использовать балансную конфигурацию.

Возможен апгрейд моделей Серии F, проводимый без какого-либо ущерба для качества звука. Слот для вставных плат облегчает инсталляцию опционной платы цифро-аналогового конвертера OP-DAC1 D/A Converter Board, которая обеспечивает полную совместимость с сигналами в форматах 11.2 МГц DSD и 384кГц/32-бит PCM.

Выходная мощность, номин.: 30 Вт + 30 Вт (8 Ом), 60Вт + 60 Вт (4 Ом)
Искажения (THD): 0.006% (1кГц, 8 Ом, 30 Вт)
Диапазон частот: 10Гц - 100кГц (+0дБ, -3 дБ, при 1 Вт)
Отношение сигнал/шум (S/N): 104 дБ (IHF-A)
Демпинг-фактор: 370
Мин. импеданс: 4 Ом
Колоночные клеммы: 2 пары (L/R) (винтовые)
Входной импеданс: XLR, RCA - 1047k?, PHONO (MC) - 100?, EXT. PRE IN - 47k?, PHONO (MM) - 47k?, PHONO (MC) - 100?, EXT. PRE IN - 47k?
Выходной импеданс: XLR, RCA - 100?
Отношение сигнал/шум (S/N) на выходе PRE OUT: XLR, RCA вход 110 дБ, PHONO (MM) вход 93 дБ, PHONO (MC) вход 75 дБ
Усиление: предусилитель - 24.5 дБ (при VOLUME на макс.), усилитель мощности - 29 дБ
Регулировки тембра: BASS ±12 дБ (63Гц), MIDDLE ±12 дБ (630Гц), TREBLE ±12 дБ (14kГц)
Органический электролюминесцентный дисплей EL (Normal / Large символы).
Колоночные клеммы на два комплекта АС (A / B / A+B).
Независимые регулировки усиления на входе (±18дБ; шаг 0.5дБ).
Регулировка баланса каналов L/R.
Индивидуально выбираемое переключение фазы для каждого источника.
Сквозной пропуск AV сигналов (volume bypass) для бесшовного сопряжения с AV системами.
Выходные разъемы предусилителя (XLR и RCA) можно переключать между PRE Out и REC Out.
Пульт ДУ в алюминиевом корпусе, которым можно также управлять SACD-плеерами Esoteric.
Названия источников, выводимые на дисплей, можно запрограммировать.
Функции Mute, Dimmer и автоотключение дисплея.
Питание / Потребление: AC 230V 50Гц / 290 Вт (хол.ход. 290 Вт)
Размеры (W x H x D) 445 * 191 * 468 мм, (17 5/8 x 7 5/8 x 18 1/2"), Вес: 32 кг (70 5/8 lb)
Опционная плата ЦАП OP-DAC1
Цифровые входы: оптический - (32~192kГц,16~24-бит linear PCM), коаксиальный RCA - (32~192kГц, 16~24-бит linear PCM), USB B порт * 1 (32~384kГц,16~32-бит linear PCM /2.8, 5.6, 11.2МГц DSD)
