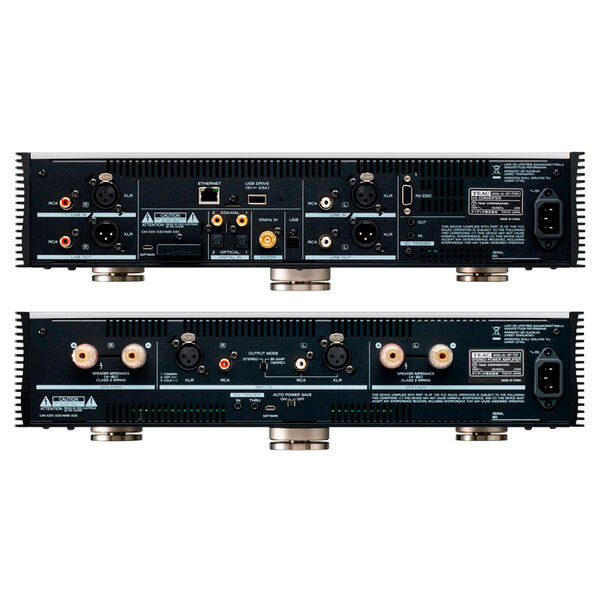

Стереокомплект Teac Stereo set UD-701 & AP-701 Black

TEAC UD-701

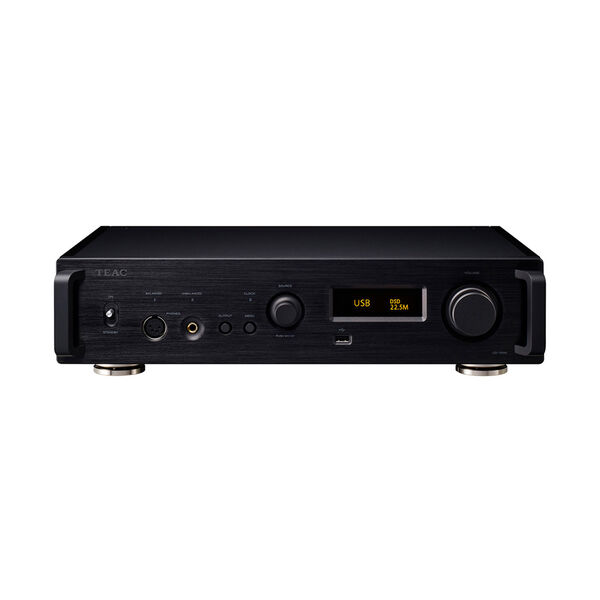

UD-701N – это флагманский USB ЦАП/сетевой плеер, на самом высоком уровне реализовавший и объединивший функции ЦАП, сетевого стримингового плеера, аналогового предусилителя, усилителя для наушников и некоторые другие. В его основе - недавно разработанный дельта-сигма ЦАП на дискретных элементах.

В качестве продвинутого USB и сетевого проигрывателя он поддерживает на входе цифровой поток с разрешением до DSD 22,5 МГц и формат PCM до 384 кГц/32-бит. Благодаря дельта-сигма ЦАП на дискретных элементах TEAC UD-701N преобразует все цифровые сигналы в аналоговые с высоким качеством звука.

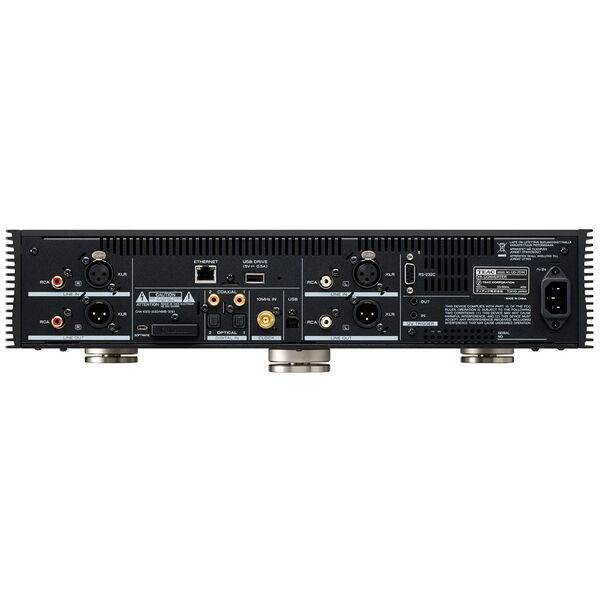

Он не только может использоваться для всех видов цифрового воспроизведения сигналов, полученных от систем, ориентированных на PC или Mac и вплоть до аудио серверов, использующих NAS накопители и потоковое воспроизведение, но и может выполнять ключевую роль в аудио системах - в качестве предусилителя с аналоговыми и цифровыми входами. Наряду с возможностью прослушивания через акустические системы при работе в паре с усилителем мощности, UD-701N поддерживает также балансный выход на наушники через новый 4-контактный XLR разъем.

Заново разработанный дельта-сигма ЦАП TEAC на дискретных элементах

Вместо того, чтобы использовать общедоступные микросхемы ЦАП, конструкторы TEAC включили в состав UD 701N недавно разработанный дельта-сигма ЦАП на дискретных элементах, с программируемой на объекте вентильной матрицей FPGA, на которой реализованы собственные, оригинальные алгоритмы. Аналоговые сигналы выводятся из нее с высоким качеством звука. Сигналы DSD передаются как есть, в то время как PCM сигналы поступают на дельта-сигма модулятор и преобразуются в 1-битный поток. Именно благодаря такой конструкции инженерам компании удалось достичь широкого, идеально чистого звукового поля, которое является новым достижением TEAC и вершиной звукового совершенства. UD 701N поддерживает воспроизведение DSD 22.5 МГц и 384 кГц/32-бит PCM.

Архитектура типа «двойное моно»

По всему устройству, от блока питания с независимыми тороидальными трансформаторами для левого и правого каналов, до секции ЦАП и аналогового выходного каскада реализована экстравагантная структура типа «двойное моно». Такая архитектура с независимыми схемами для каждого из двух каналов, предотвращает интерференцию между ними, позволяя реализовать богатую музыкальную экспрессию, воспроизводящую ощущение пространства и объема.

Полностью балансная передача сигналов в каждом из каскадов

Полностью балансная передача аналоговых выходных сигналов левого и правого каналов от D/A преобразования и до оконечных каскадов вносит большой вклад в улучшение соотношения сигнал/шум и расширение динамического диапазона. Это позволяет сохранить чистоту исходного сигнала без утери ощущения «воздуха», которое имеется у источников высокого разрешения (high-resolution).

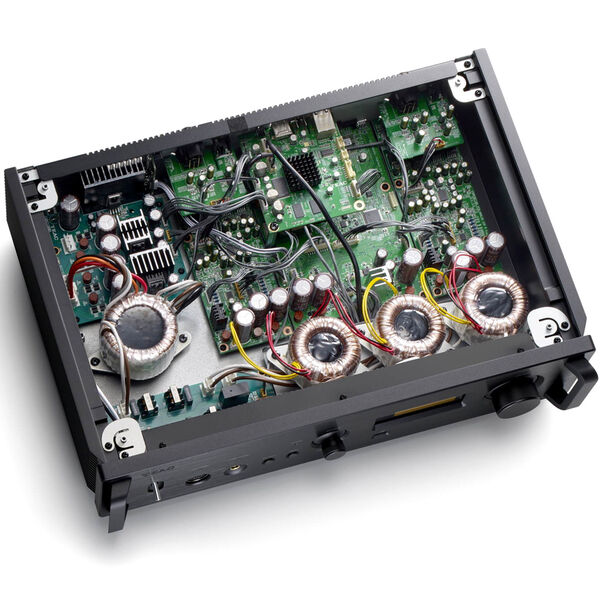

Четыре мощных тороидальных трансформатора

В дополнение к двум тороидальным трансформаторам для независимого питания левого и правого аналоговых каналов, отдельные тороидальные трансформаторы предусмотрены также для сетевого модуля и для цифровой секции управления. Стабилизированное напряжение с линейного блока питания подается на сетевой модуль, осуществляющий передовую обработку.

Особенности TEAC UD-701:

• дельта-сигма ЦАП TEAC на дискретных элементах;
• архитектура типа «двойное моно»;
• полностью балансная передача сигналов в каждом из каскадов;
• четыре мощных тороидальных трансформатора;
• улучшенная буферная схема TEAC-HCLD2 с токовым выходом;
• усилитель для наушников с выходом на 4-контактный XLR разъем;
• приемник Bluetooth с поддержкой LDAC, aptX™ HD, LHDC, AAC, SBC;
• поддержка форматов MQA, DSDIFF, DSF, DoP;

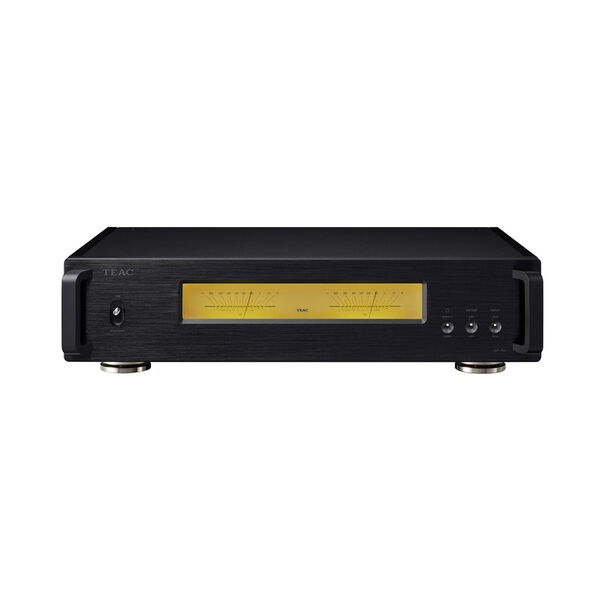

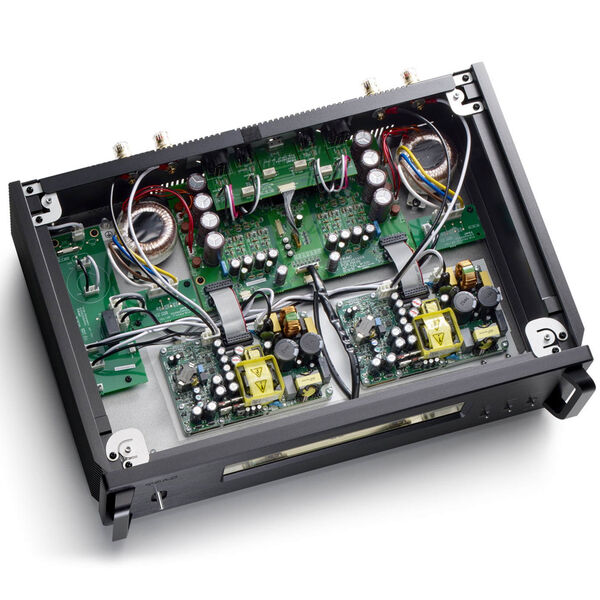

TEAC AP-701 – это стерео усилитель мощности с балансной архитектурой типа «двойное моно», в основе которого два заказных усилительных модуля класса D Hypex Electronics Ncore. Внутри у него два мощных силовых трансформатора с тороидальными сердечниками – для левого и для правого каналов, буферные усилители на дискретных элементах и два модуля Ncore, что обеспечивает архитектуру типа «двойное моно» от входа до выхода. Входные цепи полностью балансные, так что вся динамика входных сигналов полностью передается на акустические системы. Все это обеспечивает превосходное разделение каналов, богатое воспроизведение, масштабную звуковую сцену и поистине трехмерное звучание.

Высокая выходная мощность 260 Вт

Заказные усилительные модули Hypex Ncore обеспечивают как высокое качество звука, так и превосходный к.п.д. Они специально настроены и тюнингованы по звуку для TEAC, что позволяет без потерь передать всю выразительность музыки – от деликатного пианиссимо, до могучего фортиссимо.

Контроль вибраций – благодаря гибкой структуре

Фронтальная, боковые и задняя панель изготовлены из листового металла толщиной 3 мм в качестве основного материала. При этом на стыках передней, боковой, задней и верхней панелей используются шарниры, обеспечивающие их подвеску. Такой корпус с гибкой структурой позволяет контролировать вибрации всего усилителя, чтобы обеспечить открытое и полное жизни воспроизведение звука.

Конструкция без вентиляторов благодаря эффективной системе охлаждения

Несмотря на высокую выходную мощность этот усилитель реализован без встроенных вентиляторов - благодаря размещению печатной платы в воздушном потоке и точной компоновке воздухозаборников и выходов теплого воздуха. Рассеивание тепла увеличивается также за счет прикрепления усилительных модулей непосредственно к нижней панели. Наряду с ребристой структурой боковых панелей это надежно снижает внутреннее тепловыделение.

Продуманная общая конструкция для подавления вибрации

Плавающее крепление фиксирует трансформаторы, которые легко могут вызвать вибрацию, делая их изолированными от нижней панели. А форма ребер боковых панелей, которые обеспечивают рассеивание тепла, выбрана так, чтобы подавлять вибрации. Чтобы полностью устранить вибрации, негативно влияющие на качество звука, оригинальные точечные опоры TEAC, использующие новый механизм, крепятся к нижней панели с соответствующим допуском, в то время как количество винтов, крепящих печатные платы к корпусу, сведено к минимуму.

Повышение качества аудио

Долговечность входных цепей обеспечивается наличием щелевых отверстий между разъемами. Кроме того, для доставки входных сигналов от входных цепей к буферным схемам используется прямая проводка без каких-либо разъемов, что устраняет возможные потери в прозрачности звука.

Тонкопрофильный корпус создает новые возможности для размещения усилителя в интерьере

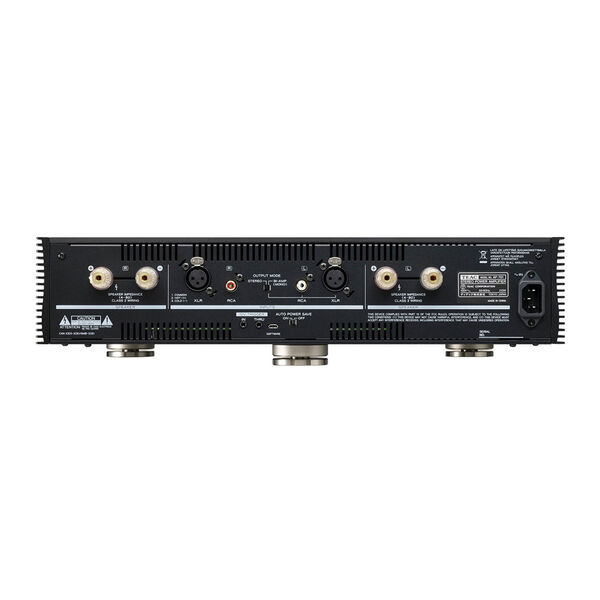

Уменьшение высоты, а также глубины шасси обеспечивает большую свободу размещения. Как в гостиной, так и на рабочем месте, можно легко установить такой усилитель для работы с вашими любимыми колонками. У TEAC AP-701 имеется также 12-В триггерный вход для синхронизации включения с остальными устройствами, крупные стрелочные индикаторы на передней панели с выбором яркости и переключатель режимов - Stereo/Bi-Amp.

Особенности TEAC AP-701:

• высокая выходная мощность;
• контроль вибраций – благодаря гибкой структуре;
• конструкция без вентиляторов благодаря эффективной системе охлаждения;
• высокоэффективные усилительные модули Hypex NСore;
• мощный силовой тороидальный трансформатор и секция выпрямителя на базе сверхбыстрых диодов Шоттки;
• режим "мост";
• стрелочные индикаторы;
• подсветка с диммированием.
