Усилитель Amis 120

Микшер Amis 120 имеет выходную мощность 250 Вт, рассчитан на питание от сети с напряжением 230/240 В/ 50 Гц и предназ¬начен для работы в коммерческих звукоусиливающих инсталляциях как с нагрузкой 4 и 8 Ом, так и с громкоговорительными лини¬ями с напряжением 70 В и 100 В. Усилитель может устанавливаться как в стандартном рэке (19"), так и на любой подходящей пло¬скости (до четырех приборов в высоту).
Поканальные регуляторы уровня входного сигнала CH 1 — CH 4 используются для установки уровней сигналов каждого вход¬ного канала. При регулировке уровня сигнала установите регулятор в минимальное положение и поднимите затем громкость до требуемого уровня.
Регулятор BASS предназначен для регулировки усиления низкочастотного диапазона в пределах ±12 дБ на частоте 100 Гц.
Регулятор TREBLE предназначен для регулировки усиления высокочастотного диапазона в пределах ±9 дБ на частоте 10 кГц. При установке данного регулятора в центральную позицию, усиления или ослабления сигнала не происходит.
Регулятор MASTER предназначен для регулировки общей громкости звучания микшера и используется с учетом рас¬положения поканальных регуляторов уровня входного сигнала. Регулировку общей громкости рекомендуется начинать с установ¬ки регулятора в минимальное положение.
При нажатом переключателе PAGE CHIME ENABLE доступен режим включения сигнала "Внимание". Включение данного сигнала осуществляется с помощью внешнего переключателя (расположенного, как правило, на пэйджинговом микрофоне) подключенного к контактом терминала тыльной стороны микшера.
Переключатель ALL предназначен для подключение выхода 100 В ко всем шести отдельно отключаемым зональным выходам. Переключатели SPEAKER ZONE SELECTOR служат для включения громкоговорителей подключенных к зональным выходам 1 — 6 (100 В).

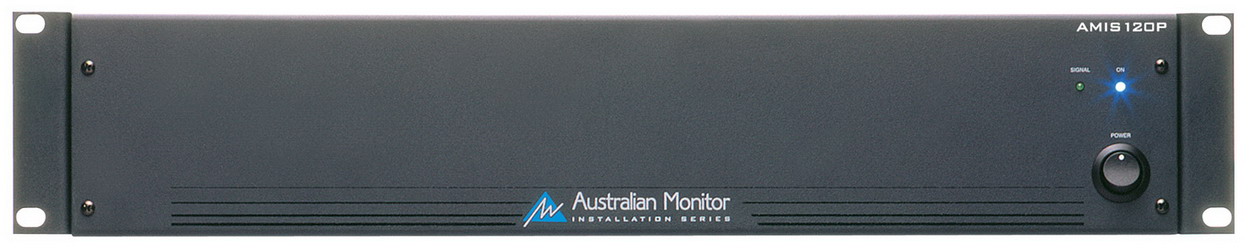

Переключатель и индикатор питания расположены справа на фронтальной стороне. Верхнее положение тумблера соответству¬ет позиции "Включен". При включении питания микшера загорается синий индикатор ON.

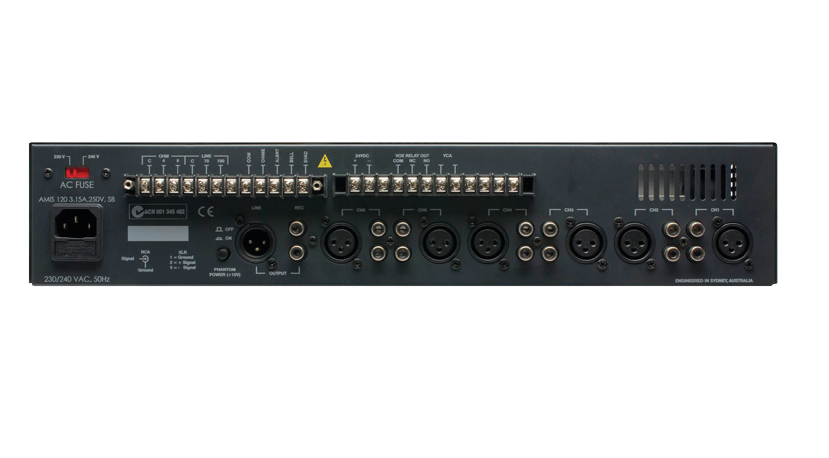

Тыльная панель
Селектор напряжения 230V/240V размещен в верхнем левом углу тыльной стороны. С его помощью осуществляется выбор на¬пряжения питания микшера (230 В или 240 В). Данный селектор должен быть установлен соответственно стандартному сетевому напряжению страны, где используется микшер.
Разъем для подключения сетевого шнура (IEC) расположен в нижней левой части тыльной стороны микшера и предназначен для присоединения стандартного шнура питания с разъемом IEC. Максимальная потребляемая мощность микшера: 125 Вт (ACM60) и 250 Вт (ACM120).
Линейный выход LINE OUTPUT (XLR) микшера ACM60/120 обеспечивает симметричный сигнал с максимальной амплитудой 700 мВ и предусматривает подключение дополнительных усилителей мощности (до 6).
Выход на магнитофон TAPE OUTPUT выполнен на двух разъемах RCA обеспечивающих сигнал с максимальной амплитудой 350 мВ при сопротивлении нагрузки 10 кОм.
Микрофонные входы CH1 — CH4 (XLR) имеют чувствительность 1 мВ при сопротивлении и
